横河川仪EJA变送器智能液位调校

进行液位测量的设置和调校非常耗费时间，在实际应用中由于现场的安装情况各异，为确定适当的测量范围需要进行复杂的计算以确定正确的配置数据。EJA/EJX系列压力变送器可以通过高级智能设置功能进行自动计算和参数配置，有效减少所需要的工时和工事。

行业：石油天然气、炼油、化工、电力、冶金、水务和水处理

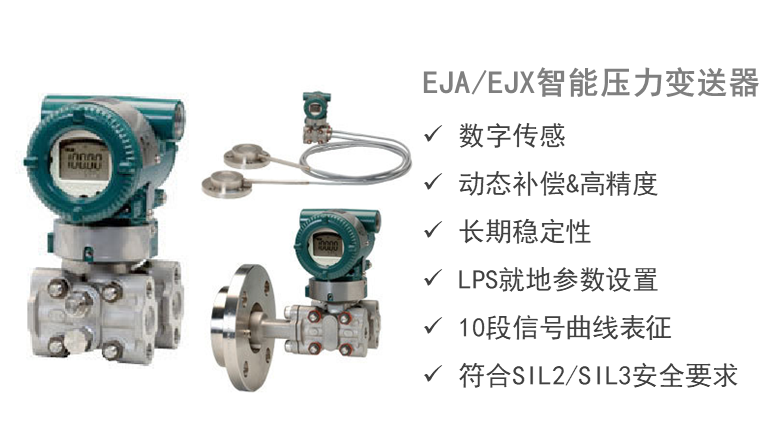

产品：EJA/EJX系列智能压力变送器

应用问题

如果使用普通差压变送器进行液位测量，在配置参数时需要考虑以下所有因素：

1. 过程介质的比重(SG)；
2. 0％和100％的精确定位；
3. 毛细管填充液或导压管密封液的比重(SG)；
4. 毛细管或导压管道的垂直高度；
5. 变送器对于容器的准确位向；
6. 取压点（法兰）之间的垂直距离。

根据应用不同，容器可分为开口罐（参照大气压）和密闭罐（参照气相压力）。

低压侧偏移量(ELEVATION)：在密闭式容器中，一般使用远程隔膜密封引入气相压力，毛细管填充液在变送器低压侧产生压力，低压侧偏移量等于低压侧取压点到变送器的垂直高度与填充液比重的乘积。

高压侧偏移量(SUPPRESSION)：在使用远程隔膜密封引入罐体压力时，毛细管填充液在变送器高压侧产生压力，高压侧偏移量等于高压侧取压点到变送器的垂直距离与填充液比重的乘积。

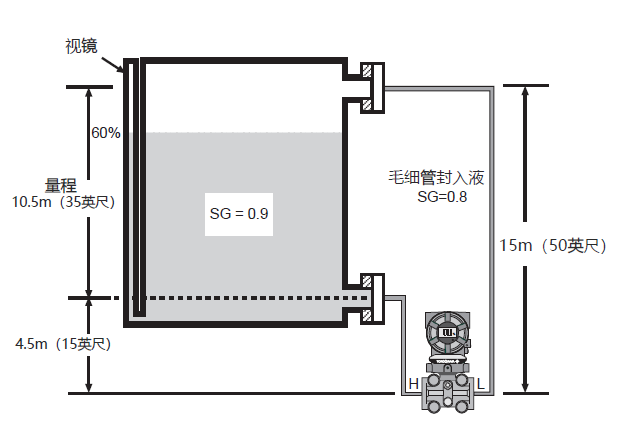

上图所示应用中，量程由高低取压点的垂直距离乘以过程介质的比重取得：

10.5 * 0.9 = 9.45 mH2O (31.5 inH2O)

考虑高压侧/低压侧偏移量的影响，校准范围的零点（0%）和满度（100％）计算如下：

0% = H – L

= (4.5 x 0.8) – (15 x 0.8)

= 3.6 -12 = -8.4 mH2O (-28 inH2O)

100% = H -L

= (4.5 x 0.8) + (10.5 x 0.9) – (15 x 0.8)

= 3.6 + 9.45 -12 = 1.05 mH2O (3.5 inH2O)

校准范围：-8.4 ~ 1.05 mH2O (-28 ~ 3.5 inH2O)

虽然用于计算的所需信息可以在产品使用说明书和管道仪表流程图(P&ID)中获取，但是在实际情况中，由于过程管道和毛细管无法完全按照设计值精确安装，所以高低取压点与变送器的垂直距离不能与管道仪表流程图(P&ID)的设计完全一致，通常只有在设备安装完成后才能测量取得其准确值。

解决方案

EJA/EJX系列压力变送器通过智能液位设置功能，无需使用者对高压侧/低压侧偏移量分别进行计算，只需遵循以下四个步骤即可完成液位测量的调校，使安装设置工作更加轻松快捷。

1.设置变送器的测量量程（通过手操器或变送器参数设置按钮）。

2.安装变送器（使用毛细管或导压管）；

3.使过程处于零点状态（4mA）；

4.使用手操器或变送器按钮设置当前为量程下限。

EJA/EJX变送器将自动计算并配置设备。

此外，即使油罐中已经注入液体，过程压力不为零时仍然能够进行校准。

不同于普通变送器只能在零点0％或满度100％进行校准，EJA/EJX系列压力变送器可以在量程范围内的任意位置进行校准。只要为变送器设置了正确的量程，即可通过过程中已知的任意一点对输出进行调校。

可以通过以下3种方式之一调整变送器输出：

1.调节变送器的调零螺钉，直到输出达到已知点（如示例中调整为60％）。

2.在手操器的调零菜单中使用在线调零功能，输入当前正确值（自动调零）。

3.通过查看偏差值进行零点修改（手动调零）。

• 智能液位设置功能
• 自动计算配置参数
• 快速设置、校准
• 量程内任取一点进行调校

工作原理

EJA/EJX系列压力变送器所采用的DPharp数字传感器，直接将物理信号转换为数字信号输出，所以在重设量程或范围时，不需要对A/D转换器进行重新校准或调整即可达到指定的性能标准。

注意事项

1.在液位测量中，需要保持参照压力的一致性。在密闭式罐体中，通常采用隔膜密封系统实现。

2.注意量程根据过程介质的高度×比重计算取得，不一定与物理高度一致。

3.输出与液位成线性关系，与流体和罐内气体无关。

4.使用隔膜密封式可以消除例如导压管堵塞、冷凝罐维护以及介质泄漏等问题。
